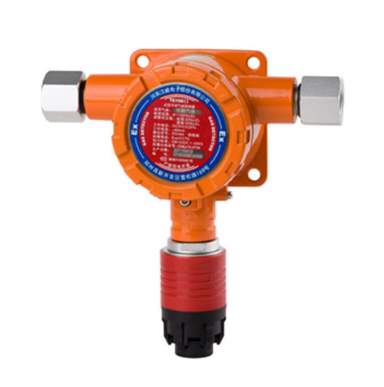

探测器接线
警告:探测器必须在断电情况下接线!为了确保气体探测器的正常运行,4~20mA信号回路的阻抗不得超过500欧姆。
接线步骤:
1、 取下探测器上盖。
逆时针旋转拧下上盖,此时可以看到壳体内的部件。
序号 | 部件名称 |
1 | 拨码开关 |
2 | +按键 |
3 | -按键 |
4 | 校准指示灯LED2 |
5 | 电源指示灯LED1 |
6 | 接线端子 |
7 | 固定螺丝/接地端 |
2、 逆时针旋转拧掉管接头,取出接线孔中的防爆垫片,然后将四芯传输电缆依次穿上管接头、压紧环、密封塞,并从接线孔穿入至壳体内。根据防爆要求,未使用到的接线孔请勿将其中的防爆垫片取出,探测器壳体及内部电路板上的所有部件请勿随意丢弃。
3、 所有接线都通过探测器壳体内的端子块连接。端子块示意图如图所示,端子及其功能、规格等说明见下表。将导线按标记分别接到壳体内对应的接线端子上,将电缆线屏蔽层连接到壳体内部接地端或者在壳体外部可靠接地。
序号 | 符号 | 名称 | 功能 | 规格 |
1、2 | L_alarm | 低报输出 | 低报输出 | - |
3、4 | H_alarm | 高报输出 | 高报输出 | - |
5 | Iout | 电流输出 | 电流输出 | 4~20mA |
6 | - | 电源负端 | 电源输入 | DC24V±25% |
7 | 24V | 电源正端 | 电源输入 | DC24V±25% |
4、 检查接线正确无误后,再将壳体内多余的电缆线抽出,最后将压紧螺母拧紧,压紧橡胶密封圈,抱紧电缆线(隔爆设计要求)。使用防爆软管时也可与本探测器直接连接。备注:控制器和探测器之间,用外径不小于6mm的三芯屏蔽电缆连接(探测器与主机间最大距离:≤1000m)。
5、 各环节连接检查无误后,顺时针旋上上盖,确保O形圈套上,并与机壳紧密结合,盖子的金属边缘须与壳体边缘平齐。
备注:根据检测现场条件,可先固定探测器再接线,也可先接线再固定。
